Образовательный робототехнический модуль "Профессиональный уровень"

Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования. Модуль аппаратно и конструктивно совместим с модулями «Начальный уровень» и «Базовый уровень».

Состав базового робототехнического набора

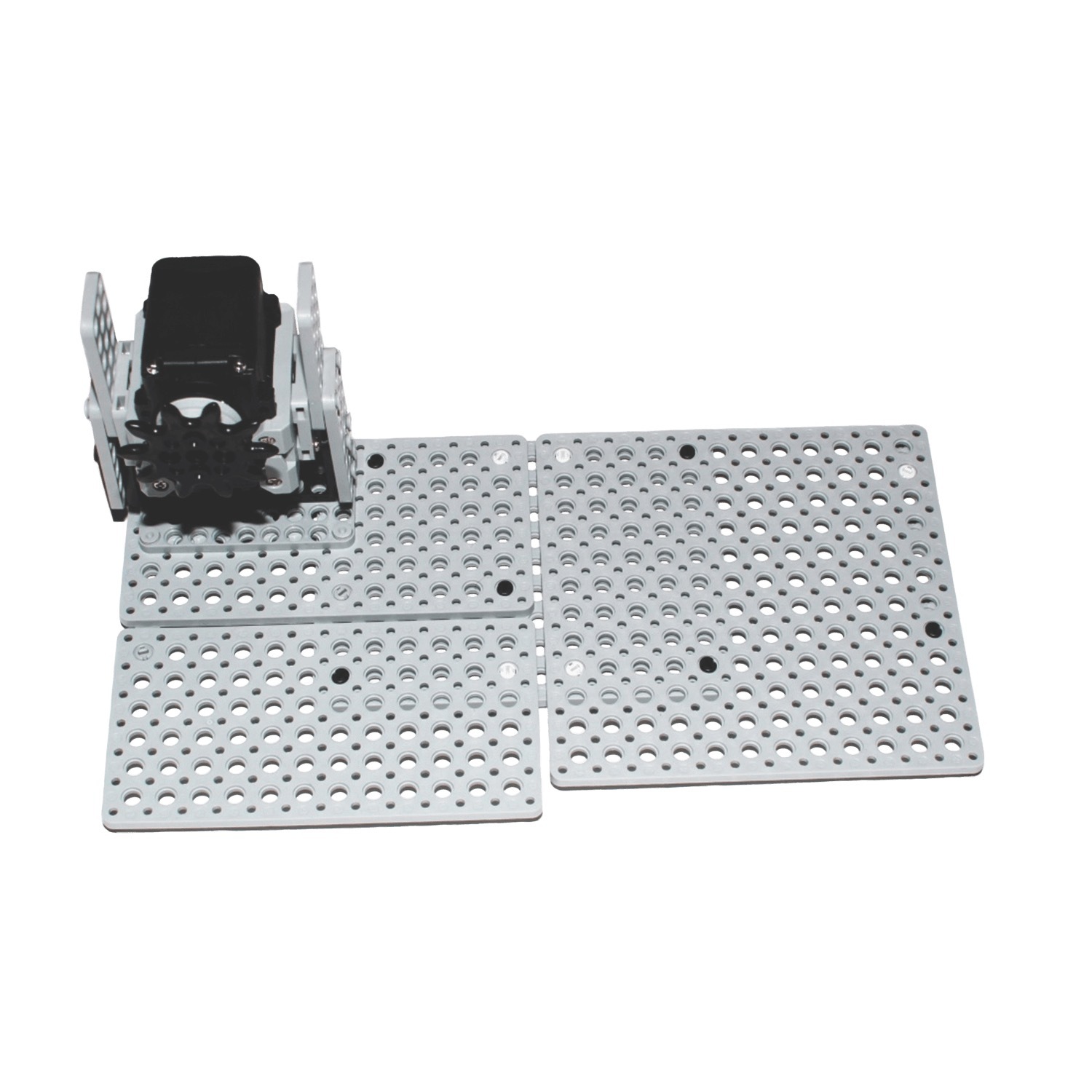

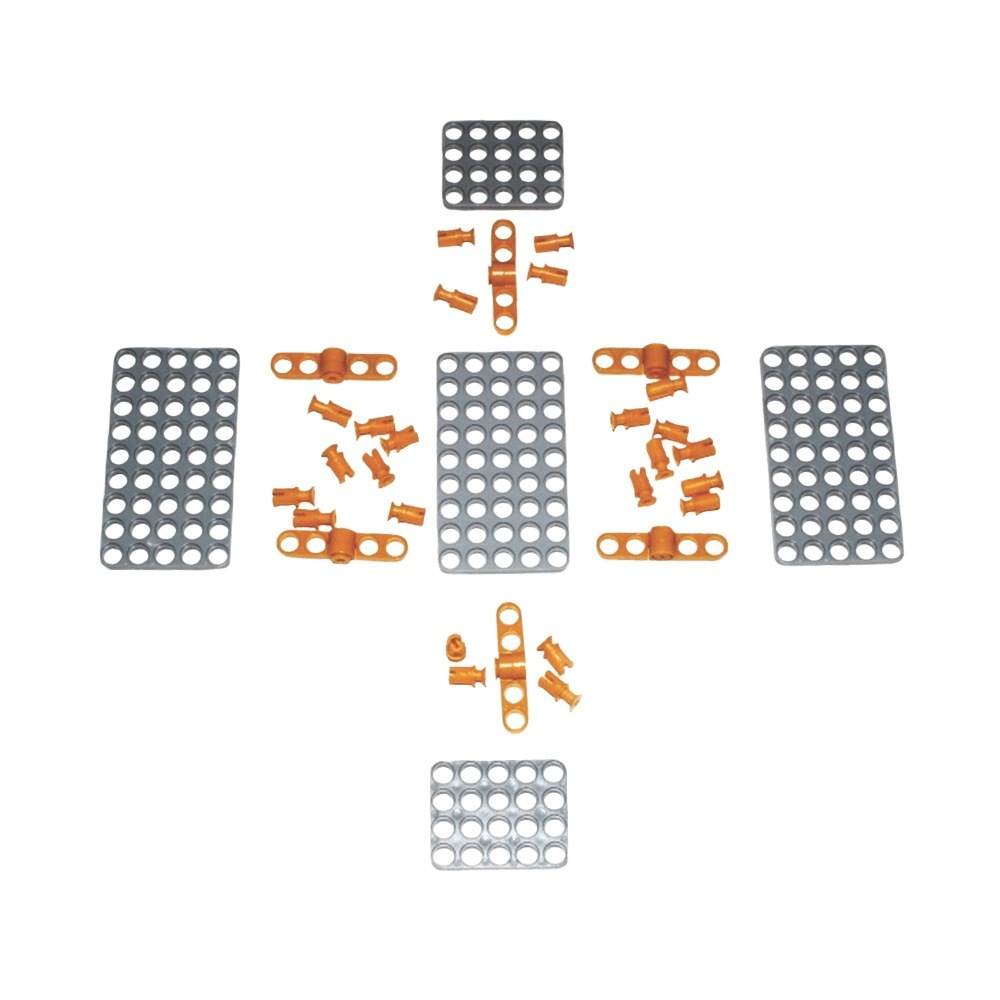

Набор состоит из пластиковых деталей и крепежных элементов, а также специализированного инструмента для их сборки:

• 81 деталь, представляющие собой перфорированные пластины из прочного пластика;
• 30 элементов различных подвижных передач и шарниров;
• 53 детали, представляющих собой конструктивные элементы и переходные фланцы между различными компонентами набора;
• 102 детали, представляющие собой компоненты для сборки гусеничных траков; пассивная опора – 1 шт;  10 зубчатых колес; 2 резиновых колес с дисками из прочного пластика; 14 шкивов и 6 фланцев. Крепежные элементы представляют собой: комплект винтов различной длины в кол-ве 135 шт; комплект специализированных крепежных элементов в кол-ве 230 шт, представляющих собой пластиковые втулки и заклепки. Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения.

Набор содержит следующие основные элементы:

• Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а также редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• ИК – датчик - 3шт. ИК-сенсор с аналоговым выходом для выдачи результатов измерений.
• Массив ИК-сенсоров - 1 шт.  Устройство представляет единый модуль с общим кол-во ИК сенсоров 7 шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
• Интерфейсный кабель USB – 1 шт, для программирования управляющего контроллера.
• Комплект шлейфов – 1 шт, для соединения элементов базового робототехнического набора.
• Отсек для установки источника питания типа АА – 6 шт.
• Управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Напряжение питания контроллера находится в диапазоне 6-15В.  На корпусе контроллера  установлены 6 кнопок, 6 индикационных светодиодов, а также переключатель питания управляющего контроллера. Внутри корпуса контроллера расположен микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки, конструктивно и электрически совместимы друг с другом.
